产品概述：

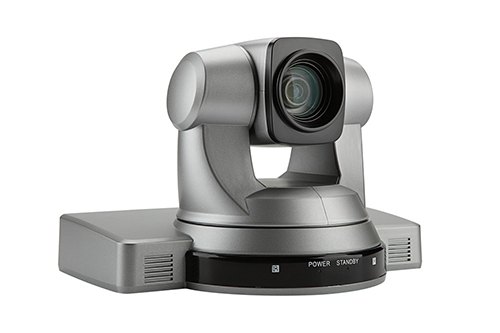

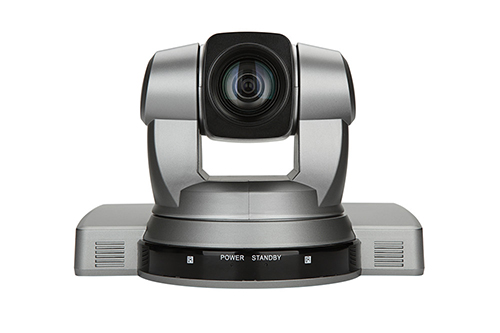

VP-HD20F/U3是本公司自行研发的一款带高智能人机对话、可自定义菜单编程和操作信息显示；可吊顶，具备自动翻转功能；内置SONY FCB-EV7310高清一体化机芯，20倍光学变倍、自动聚焦。具备高速云台功能、256个预置位；支持SONY VISCA、PELCO P/D通讯协议的高清非编数字输出视频会议通讯摄像机。
该高清视频会议摄像机广泛应用于视频会议、远程教学、监视、医疗、会议、培训室、法院、因特网通讯等等。
产品特性：
▲ 30倍光学放大，快速准确而稳定的自动聚焦镜头。
▲ 采用1/2.8英寸，214万有效像素的高品质Exmor CMOS传感器，可实现1920x1080超高分辨率的优质图像。输出帧频最高可达60帧/秒。电子开关倒立和340度旋转。
▲ 宽范围、高速度，低噪音的平移/俯仰操作，采用精密步进电机驱动，操作起来非常安静平稳，能快速地移动到指定位置，并进行大范围的拍摄。
▲ 多种控制方式和多种控制协议（VISCA /PELCO 协议）,常规使用RS-232C、RS422接口可对摄像机的所有设定以及平移/俯仰/缩放操作进行远程高速通讯控制。
▲ 256个位置预设位，可进行预先设置，包括水平、俯仰、变倍进行预设，即使在摄像机掉电关闭时，预设数据也可以保存下来。
▲ 全高清的视频输出， 提供USB3.0、HD-SDI、DVI、接口可同时输出，支持1080P60/50、1080i 60/50、1080P30/25、720P60/50 等多种高清视频制式，且可直接在菜单上面进行切换。
▲ 配备有操作简便的遥控器，除了可进行基本设定，以及对水平、俯仰、变倍等进行控制外，还可以通过遥控器调出菜单设定摄像机的相关参数。
▲ 可选摄像机倒装功能，结构上支持摄像机倒装，并可通过OSD菜单或发送串口命令改变安装方式。
▲ 丰富的OSD菜单，可以调节摄像机云台速度，设定预制位，一键清除预制位。选择通讯协议，设定地址码，波特率，摄像机（白平衡，快门，曝光）等参数调节等等丰富功能。|
型号
|
VP-HD20S/U3 |
|
成像设备 |
1/2.8" type Exmor CMOS |
|
图像传感器有效像素 |
214万像素（16：9） |
|
水平分辨率 |
1080P25/30/50/60fps、1080I50/60fps、720P50/60fps |
|
信号制式 |
PAL |
|
镜头 |
20倍光学 |
|
焦距 |
F=4.7-94.0mm |
|
水平视角 |
近端55.5度～远端3.0度 |
|
同步方式 |
内同步 |
|
增益 |
自动/手动可设 |
|
聚焦 |
自动/手动可设 |
|
信噪比 |
50 dB以上 |
|
宽动态 |
数字宽动态 |
|
快门速度 |
8s to 1/10, 000s，自动 |
|
字符发生器 |
内带OSD |
|
预置位 |
遥控器9个PELCO协议支持256 |
|
平移/倾斜 |
平移: 340度(最大速度80度/S), 垂直: 0度至120度((最大速度60度/S) |
|
垂直旋转 |
120° |
|
平移/俯仰速度 |
100度/秒，80度/秒 |
|
控制协议 |
RS-232，RS485，RS-422 |
|
控制协议 |
VISCA，PELCO-D，PELCO-P（RS-232，RS485） |
|
视频输出像素 |
1080P50/60 1080P25/30 1080i50/60 720P60/ 50 |
|

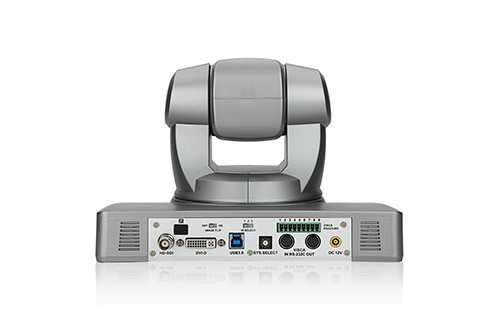

高清输出接口 |
HD-SDI，USB3.0，DVI , |
|
工作温度 |
-10度-50度 |
|
存放温度 |
-20摄氏度到+60摄氏度 |
|
波特率 |
2400/4800/9600bps |
|
解码器 |
内置 |
|
地址设置 |
0~255 |
|
安装方式 |
可适用桌面安装\天花板吊顶安装 |
|
电源 |
DC12V/1A |
|
功率 |
12W |
|
净重 |
2.5kg |
|
尺寸 |
深宽高 20*25*17 cm |
|
随机配件 |
DC12V电源适配器，IR遥控器，天花吊装支架，操作说明书，RS-232C串口控制线，USB3.0专用线。 |
